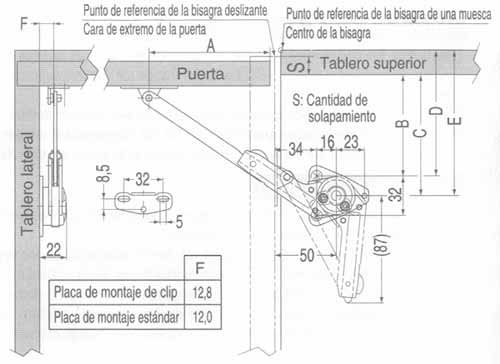

Detalles de instalación de la tijera Sugatzune
| N° de Código | Accesorio | Tornillo de fijación del soporte | Tornillo de fijación de la placa de montaje |
| NSDX-35 L | Izquierda | ø 3,5 X 3 | ø 3,5 X 3 |
| NSDX-35 R | Derecha | ø 3,5 X 3 | ø 3,5 X 3 |

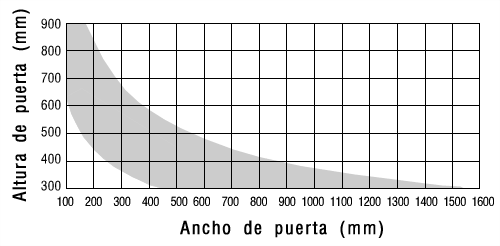

Este producto debe ser aplicado a puertas del tamaño y peso específico. La parte sombreada del diagrama de más abajo indica el rango de peso de la puerta aplicable, basándose en 1 unidad por puerta.
En caso de 2 unidades (derecha e izquierda) por puerta: la altura de puerta (H) es la misma, y el ancho de la puerta (L) se dobla.
En caso de un espesor de puerta diferente o gravedad específica:diseñe la puerta de manera que se satisfagan las expresiones.
En caso de 1 unidad por puerta:
Altura de la puerta (m) ÷ 2 X Peso de la puerta (kg) X 9.8 = 1.96 ~ 6.86N.m (20~70kgf.cm)
En caso de 2 unidades (derecha e izquierda) por puerta:
Altura de la puerta (m) ÷ 2 X Peso de la puerta (kg) X 9.8 = 3.92 ~ 13.72N.m (40~140kgf.cm)
NSDX-35 Procedimientos de Instalación
- Al aplicar los tornillos cónicos a los orificios largos de la placa de montaje y el soporte, instale temporalmente la placa de montaje y el soporte en la posición correcta de la puerta y el tablero lateral, respectivamente.
Si un orificio largo está oculto por el soporte, mueva levemente el brazo.
Rote el soporte adecuadamente, alinee una muesca de la placa de montaje y el orificio del brazo, luego ajústelo en posición.
- Verifique la operación, ajuste la posición de la placa de montaje en sus orificios más largos.Precauciones:
- La instalación del producto con las dimensiones erradas puede no sólo inhabilitar la operación adecuada; es decir, la puerta no se cierra o no se abre en el ángulo correcto, sino que también daña el producto o la bisagra. Asegúrese de observar las dimensiones especificadas al instalar el producto.
- El rango de temperatura de operación para este producto es de 0 a 40°C. Aunque la velocidad de operación del amortiguador puede variar dependiendo de la temperatura, esto no constituye una falla. Para uso bajo condiciones de temperaturas extremas, contacte a nuestro personal de ventas.
- Cuando manipule este producto, asegúrese que sus dedos no queden atrapados entre el soporte y el brazo.
- No aplique fuerza excesiva al abrir o cerrar la puerta, ya que hacerlo podría dañar el producto o bisagra.
